PENGENALAN JARINGAN KOMPUTER

Dosen Pengampu    : Dr. Hendra Jaya, S.Pd., M.T
Mata kuliah               : Teknik Komputer dan Jaringan
Nama Mahasiswa    : Purnomo
NIM                          : 220020301065

Prinsip Jaringan Komputer

Jaringan komputer adalah sekelompok komputer otonom yang dihubungkan satu dengan yang lainnya melalui media transmisi atau media komunikasi sehingga dapat saling berbagi data-informasi, program-program, penggunaan bersama perangkat keras seperti printer, harddisk, dan lain sebagainya.

Awalnya networking atau jaringan komputer adalah sambungan komputer ke komputer dalam bentuk topologi bus.

Sambungan jaringan komputer di PC ditemukan oleh Dr. Robert M. Metcalfe pada tahun 1976, diberi nama Ethernet.

Komponen Jaringan

Suatu Jaringan tersusun dari beberapa elemen dasar yang meliputi komponen hardware dan software, yaitu:

• Komponen Hardware

Personal Computer (PC), Network Interface Card (NIC),Kabel, Topologi jaringan.

• Komponen Software

Sistem Operasi Jaringan, Network Adapter Driver,Protokol Jaringan.

Protokol Jaringan

• Agar suatu komputer dapat berkomunikasi dengan komputer lain, kedua komputer tersebut membutuhkan kesepakatan tentang tata cara berkomunikasi. Tata cara atau aturan komunikasi ini yang disebut dengan protokol.
• Protokol mendefinisikan apa yang dikomunikasikan bagaimana dan kapan terjadinya komunikasi.

Ada 3 protokol yang dikenal di jaringan komputer :

Yellow

NetBEUI (NetBIOS Extended User Interface) menggunakan aturan penamaan dengan 16 karakter, dimana 15 karakter untuk nama dan 1 karakter untuk tipe dari entity. NetBEUI tidak memiliki kemampuan routing, sehingga jaringan dengan NetBEUI bersifat lokal, atau tidak bisa menghubungkan 2 jaringan NetBEUI.

 Blue

IPX/SPX (Internet/Sequence Packet eXchange), merupakan pengembangan dari NetBEUI dengan penambahan kemampuan routing dan remote console.

 Red

TCP/IP (Transmission Control/Internet Protocol), menggunakan aturan penamaan dengan beberapa angka numerik yang dipisahkan dengan titik (dot decimal).

TCP/IP merupakan protokol jaringan yang paling banyak digunakan, karena didorong dari kenyataan bahwa Internet menggunakan protokol TCP/IP.

Bagaimana jaringan itu bekerja ?

Area Jaringan Komputer

Ditentukan berdasarkan jarak jangkauan, dan kebutuhan peralatan yang digunakan seperti Repeater, Bridge, Router, atau Gateway.

1. Jaringan komputer Local (LAN)
2. Jaringan komputer Metropolitan (MAN)
3. Jaringan komputer skala luas (WAN)

Tipe Jaringan

Terdapat dua tipe dalam jaringan yaitu :

• Peer to Peer (Workgroup)
• Client Server (Domain)

Peer to Peer (Workgroup)

Pada jaringan tipe ini semua komputer berkedudukan sama, dapat bertindak sebagai sebuah PC client (information requestor) maupun PC server (information provider).

Client Server (Domain)

Pada jaringan tipe ini terdapat sebuah PC server yang berfungsi untuk mengatur, dan membagikan informasi kesetiap PC client yang terhubung dengannya.

Server (pelayan) menyediakan sarana untuk client (pemakai jasa) untuk mengambil data, sharing perangkat keras dan mengkonfigurasi security pada suatu jaringan.

Topologi Jaringan

Topologi adalah susunan geometri beberapa komputer terminal (node) dan sistem kabelnya pada suatu jaringan komputer. Penentuan topologi jaringan akan berpengaruh pada:

1. Tipe peralatan (equipment) jaringan yang dibutuhkan,
2. Kemampuan peralatan (equipment),
3. Pertumbuhan Jaringan,
4. Penanganan manajemen jaringan.

Bentuk topologi dapat dilihat secara fisik yaitu dengan melihat bentuk pengkabelan yang digunakan maupun secara logika yaitu dengan melihat bagaimana aliran data melalui topologi jaringan tersebut.

Bus (Linear Bus)

• Pada topologi Bus, setiap komputer dihubungkan dengan sebuah kabel tunggal yang disebut trunk, backbone, atau segment. media koneksi yang digunakan adalah kabel CoAX (RG58) atau 10Base-2
• Untuk mengefisiensikan penggunaan jaringan, digunakan metode CSMA/CD (Carrier Sense Multiple Access / Collision Detected) yang dapat mengurangi terjadinya masa tenggang (saluran kosong) dengan mendeteksi tabrakan informasi.

Topologi Star

• Pada topologi Star, setiap komputer dikonsentrasikan pada sebuah komponen yang disebut HUB/Multipoint Repeater/Concentrator sehingga membentuk seperti Bintang.
• Media koneksi yang digunakan adalah kabel UTP atau 10/100/1000Base-T

Topologi Ring

• Pada topologi Ring, setiap komputer dihubungkan dengan sebuah kabel tunggal sehingga membentuk lingkaran tanpa memiliki ujung kabel. Topologi ini mirip seperti topologi BUS dan setiap komputer akan mempengaruhi sinyal data.
• media koneksi yang digunakan adalah kabel UTP cat 3 atau TokenRing

Komponen pembentuk Jaringan Komputer

Ethernet (NIC)

Kartu jaringan di gunakan untuk menghubung pc satu dengan yang lainnya. Beberapa motherboard yang dijual di pasaran saat ini sudah dilengkapi dengan kartu jaringan ini (on board).

Kabel

• Jaringan Ethernet Bus menggunakan kabel RG-58 atau thin-net coaxial, RG-8 atau thick-net, disebut juga Yellow Cable.
• ARCnet juga menggunakan kabel Rg-58 tetapi menggunakan sebuah consentrator. Saat ini ARC sudah sangat jarang dipakai.
• Kabel jaringan yang paling banyak dipakai adalah Unshielded Twisted Pair (UTP) atau pasangan kabel berpilin tanpa pelindung. Untuk pemakaian luar gedung digunakan Shielded Twisted Pair (STP).

HUB

Untuk menyambung komputer, biasanya menggunakan HUB. HUB bekerja dengan metode broadcast, sehingga semua port yang ada akan dikirim sinyalnya

• Dengan metode broadcast, sering terjadi tabrakan (domain collision) yang akhirnya akan memperlambat akses jaringan
• Selain lambat karena terjadinya domain collision, HUB juga akan membagi bandwidth keseluruhan dalam jumlah port
• Radio atau Wireless LAN kebanyakan menggunakan metode HUB, jadi kecepatannya akan berkurang kalau penggunanya bertambah, dan juga kalau satu terminal hang akan menyebabkan yang lain juga bisa hang.

• Untuk mengatasi domain collision dan penurunan kecepatan kerja dalam satu jaringan komputer, maka digunakan SWITCH
• SWITCH bekerja dengan metode mengakses tabel MAC Address (alamat fisik kartu jaringan), jadi kalau sinyal berasal dari port satu ke port lainnya, tidak akan di broadcast ke port yang tidak dituju.

Untuk mengurangi terjadinya domain collision, maka digunakan BRIDGE agar jumlah komputernya menjadi berkurang

• Penggunaan BRIDGE masih menyebabkan terjadinya domain collision di masing-masing grup, dan juga akan terjadi broadcast collision karena akan terjadi penukaran data dari satu grup ke grup lainnya
• Selain itu BRIDGE akan meneruskan semua protokol yang ada

• Untuk menghindari terjadinya broadcast collision dan saling meneruskan protokol, maka digunakan ROUTER.
• Dengan ROUTER protokol yang dilewatkan hanya TCP/IP saja. ROUTER juga untuk mengarahkan IP Address dari satu jaringan ke jaringan lain

THANK YOU !

DASAR JARINGAN DAN KEAMANAN

Dosen Pengampu    : Dr. Hendra Jaya, S.Pd., M.T

Mata kuliah               : Teknik Komputer dan Jaringan
Nama Mahasiswa    : Purnomo
NIM                          : 220020301065

Prinsip Dasar Jaringan Komputer

• Jaringan komputer merupakan sekelompok otonom yang dihubungkan antara satu dengan yang lainnya melalui media trasmisi atau media komunikasi sehingga dapat saling berbagi data-informasi, program-program, penggunaan bersama perangkat keras, seperti Printer, Harddisk dan lain sebagainya.

• Awalnya networking atau jaringan komputer adalah sambungan komputer ke komputer dalam bentuk topologi bus

• Sambungan jaringan komputer di PC ditemukan oleh Dr. Robert M. Metcalfe pada tahun 1976, dan diberi nama Ethernet.

Bagaimana Cara Jaringan Komputer Bekerja...?

Komputer yang tersambung dalam satu ruangan di sebut Local Area Networking, disingkat LAN

Sambungan beberapa WAN disebut Internet, singkatan dari Inter Networking, yaitu jaringan komputer antar kelompok, antar kota dan antar negara

Dalam perkembangannya, untuk menyambung komputer, biasanya menggunakan HUB yang menyebabkan domain collision

Jika beberapa jaringan disambung lagi dengan jaringan yang lain melalui bridge, maka akan terjadi broadcast domain

Untuk mencegah terjadinya domain collision dan penurunan kecepatan kerja dalam satu jaringan komputer, maka kita harus menggunakan SWITCH.

SWITCH bekerja dengan mengakses tabel MAC Address, jadi kalau sinyal berasal dari port satu ke port lainnya, tidak akan di broadcast ke port yang tidak dituju

SWITCH dilengkapi dengan fitur VLAN (Virtual LAN) yang dapat membagi domain menjadi bagian yang terpisah satu sama lain berdasaran pengaturan port-nya

Untuk menghindari terjadinya broadcast collision dan saling meneruskan protokol, maka kita harus menggunakan ROUTER

• Faktor kabel dan konektor dalam jaringan komputer juga sangat penting
• Dalam melakukan sambungan di jaringan komputer, kita menggunakan kabel jenis UTP (Unshielded Twisted Pair), yaitu satu kabel yang berisi delapan kabel berwarna, masing-masing pasang di pelintir untuk mengurangi induksi




• Kabel UTP hanya dapat bekerja pada jarak maksimum 100 meter
• Menggunakan konektor RJ-45 di kedua ujungnya
• Menggunakan standar CAT 6, yaitu kabel dengan kemampuan melakukan transfer data sampai 100Mbps
• Jenis lain dari UTP adalah STP, kabel UTP yang di shielded atau dilindungi ground, terutama dipakai di outdoor

RJ45 + Outlet Konektor UTP

Kabel UTP dapat dipasang silang (crossed over), untuk menghubungkan perangkat yang sama

Kabel UTP dapat dipasang langsung (straight through), untuk menghubungkan perangkat yang berbeda

Fiber Optic

Kabel fiber optic ini merupakan jenis kabel yang terdiri atas kumpulan serat – serat fiber, dengan ukuran yang lebih kecil dan juga lebih fleksibel dibandingkan dengan kabel twisted pair.

Keunggulan :

• Mampu mentransmisikan sinyal dengan kecepatan tinggi
• Simple dan juga fleksibel
• Dapat mentransmisikan sinyal cahaya
• Tahan terhadap gelombang radio

Kelemahan :

• Harga instalasi yang tinggi
• Apabila digunakan pada jaringan sederhana dan kecil, tidak akan berpengaruh banyak
• Kecepatan transmisi masih dibatasi oleh provider

Fiber Optic Cable

Teknologi Nirkabel

Perangkat elektronik yang sudah dipasang WiFi didalamnya

Teknologi Wireless (Nirkabel)

Teknologi wireless (nirkabel) adalah koneksi antar satu perangkat dengan perangkat lainnya tanpa menggunakan media kabel, namun menggunakan media gelombang radio sebagai media penghubungnya.

Kelebihan Jaringan dengan menggunakan teknologi wireless

• Biaya pemeliharaan jaringan wireless murah
• Jaringan wireless murah dalam pengembangannya
• Jaringan wireless murah dan mudah untuk relokasinya

Kekurangan Jaringan dengan menggunakan teknologi wireless

• Produk dari produsen perangkat wireless kadang-kadang tidak sesuai atau kompatibel
• Mahalnya perangkat atau peralatan
• Penyadapan koneksi lebih besar dibanding media kabel
• Keamanan data rentan
• Jika digunakan bersama-sama akan mengakibatkan kelambatan
• Terjadinya inteferensi gelombang radio

Jenis Teknologi Wireless

• Wireless Personal Area Network (WPAN)
• Wireless Local Area Network (WLAN)
• Wireless Metropolitan Area Network (WMAN)
• Wireless Wide Area Network (WWAN)

Kabel atau Nirkabel ?

1. Wired (Menggunakan Kabel)

Jaringan yang media penghubungnya menggunakan kabel.

Kelebihannya : Relatif murah, setting lebih mudah, tingkat keamanan relatif tinggi.

Kekurangannya : Instalasi yang kurang terencana bisa terlihat acak-acakan           dikarenakan kabel yang tidak tertata. Kurang fleksibel jika ada ekspansi.

2. Wireless (tanpa (sedikit) menggunakan kabel)

Jaringan yang media penghubungnya tidak menggunakan (atau sedikit) kabel.

Kelebihannya : Instalasi bisa lebih rapi, untuk ekspansi relatif lebih  mudah.

Kekurangannnya : Mahal, memerlukan keahlian ekstra     manajemennya masih bisa dibajak/disusupi.

WLAN

• Wireless Local Area Network (WLAN) adalah sebuah bentuk komunikasi nirkabel yang memiliki area terbatas seperti dalam suatu rumah atau gedung. WLAN memiliki standar (Institute of Electrical and Electronics Engineers) IEEE 802.11

• Beberapa tipe frekuensi pada WLAN

1. IEEE 802.11a bekerja pada frekuensi 5GHz, kecepatan maksimum 54 Mbps
2. IEEE 802.11b bekerja pada frekuensi 2,4GHz, kecepatan maksimum 11 Mbps
3. IEEE 802.11g bekerja pada frekuensi 2,4GHz, kecepatan maksimum 54 Mbps
4. IEEE 802.11n bekerja pada frekuensi 2,4GHz & 5GHz, kecepatan maksimum 100 - 210 Mbps

Kesulitan pemasangan sistem wireless harus mengikuti kaidah Line Of Sight (LOS)

Contoh LOS dalam beberapa kondisi di lapangan

Peranti Wireless LAN banyak dipakai diberbagai kota di Indonesia untuk menghubungkan satu tempat ke tempat yang lain.

PROTOKOL

Sebuah aturan atau standar yang mengatur atau mengijinkan terjadinya hubungan, komunikasi, dan perpindahan data antara dua atau lebih titik komputer. Protokol dapat diterapkan pada perangkat keras, perangkat lunak atau kombinasi dari keduanya. Pada tingkatan yang terendah, protokol mendefinisikan koneksi perangkat keras.

https://id.wikipedia.org/wiki/Protokol_(komputer)

IP Address

Agar satu komputer bisa terhubung dengan komputer lainnya selain memerlukan peralatan jaringan juga diperlukan suatu alamat agar komputer tersebut dapat dikenali,

Alamat tersebut biasa disebut dengan IP Address.

IP Address adalah alamat yang diberikan ke jaringan dan peralatan jaringan yang menggunakan protokol TCP/IP. IP Address terdiri dari atas 32 bit angka biner yang dibagi dalam 4 oktet bilangan decimal yang dipisahkan oleh tanda titik.

Jaringan Komputer

Sebuah sistem yang terdiri atas komputer-komputer yang didesain untuk dapat berbagi sumber daya (printer, CPU), berkomunikasi (surel, pesan instan), dan dapat mengakses informasi (peramban web).

Badan Internasional Pengelola IP

• Amerika : America Registry for Internet Number (ARIN)
• Eropa : Reseaux IP Ueropeens (RIPE)
• Afrika : African Regional Internet Registry Network Information Center (AFRINIC)
• Asia Pasific : Asia Pasific Network Information Center (APNIC)

MAC  ADDRESS

• Media Access Control/MAC adalah identitas unik dari setiap perangkat interface untuk dapat berkomunikasi pada layer 2 OSI Model.
• Jika router punya 3 interface fisik maka akan memiliki 3 MAC address.
• Untuk interface virtual (VLAN, EoIP) maka  diperlukan MAC address virtual.
• Terdiri dari 48 bit hexdesimal, kisaran A-F dan 0-9.

OSI 7 LAYER - Aliran Data

• Proses komunikasi terbagi menjadi 7   lapisan yang disebut 7 Layer OSI (Open System Interconnection) dan menjadi konsep standar komunikasi jaringan.

Palapa Ring

Komputasi Awan (Cloud Computing)

• Menggabung konsep IaaS - PaaS - SaaS - Web 2.0 dan teknologi lainnya (MapReduce, Ajax, Virtualization)
• Fasilitas Komputasi Awan akan mempermudah pemenuhan kebutuhan terhadap sistem komputer
• Menggunakan metode distributed computing yang sudah berjalan sejak 1982

Pengertian Keamanan Jaringan

• Keamanan Jaringan adalah bentuk pencegahan atau deteksi pada hal yang bersifat gangguan dan akses tak seharusnya pada sistem jaringan komputer.
• Sasaran keamanan komputer antara lain sebagai perlindungan informasi terhadap pencurian data, dan juga akses data terhadap user yang tidak berhak.

Komponen Keamanan Sistem Jaringan

• Confidentiality, adalah menyembunyikan informasi atau sumber daya. Kebutuhan untuk menjaga data dan informasi yang sifatnya rahasia datang dari organisasi yang memiliki data atau informasi yang sensitive seperti pemerintah dan industri
• Integrity, mengacu pada keterpercayaan terhadap data atau sumber informasi yang ada. Integrity mencakup pada pada integritas data (isi informasi) dan integritas asal (sumber data).
• Availability, memiliki arti bahwa data atau informasi yang penting dapat dipergunakan oleh pengguna di waktu-waktu tertentu.

Model Serangan Terhadap Keamanan Jaringan

Interruption, merupakan suatu bentuk ancaman terhadap availability

Interruption didefinisikan adanya gangguan dari data atau informasi yang ada, sehingga data atau informasi tersebut tidak dapat dipergunakan. Model serangan ini memfokuskan serangan terhadap infrastruktur atau sistem sehingga data-data atau informasi yang tersimpan dalam system tersebut tidak dapat digunakan. Tindakan perusakan yang dilakukan dapat berupa perusakan fisik maupun non-fisik.

Interception merupakan suatu bentuk ancaman terhadap confidential

Model serangan interception ini dimana ada pengguna yang tidak memiliki wewenang berhasil memperoleh data atau informasi. Menyadap

Modification, merupakan suatu bentuk ancaman terhadap integrity

Model serangan ini adalah dengan cara memanipulasi data atau informasi yang asli, sehingga data atau informasi tersebut sudah diragukan akan integritasnya. Biasanya data/informasi yang diubah adalah record dari suatu tabel pada file basis data.

Fabrication, merupakan suatu bentuk ancaman terhadap integrity

Fabrication didefinisikan sebagai tindakan dari pihak yang tidak berwenang dengan cara menyisipkan objek palsu.

Ancaman Jaringan



Malware

Malware (malicious software) adalah software yang digunakan untuk mengganggu sistem operasi komputer, mengumpulkan informasi sensitif, mendapatkan akses ke sistem komputer pribadi, atau menampilkan iklan yang tidak diinginkan

Virus

Worm

Hampir mirip dengan virus, worm dapat mereplikasi dirinya tetapi tanpa bantuan suatu host (file). Ini artinya jika suatu komputer telah terinfeksi maka worm dapat berpindah ke komputer lain melalui jaringan komputer secara otomatis.

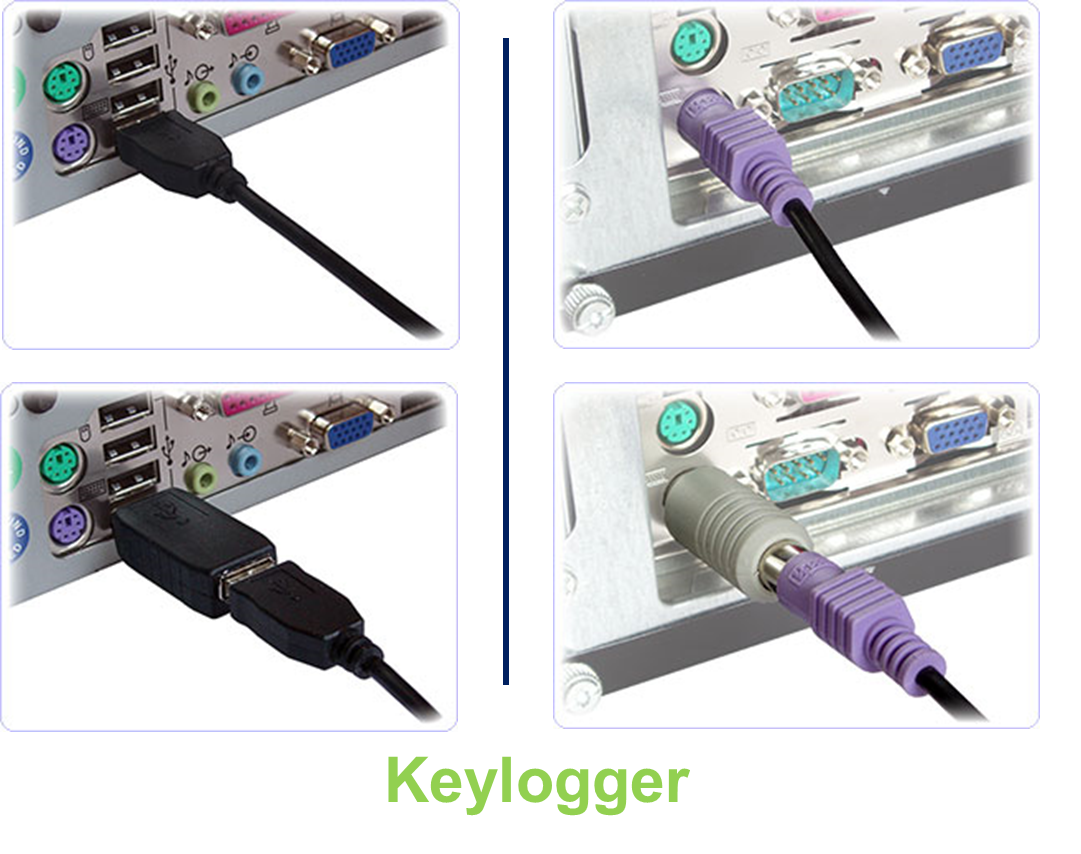

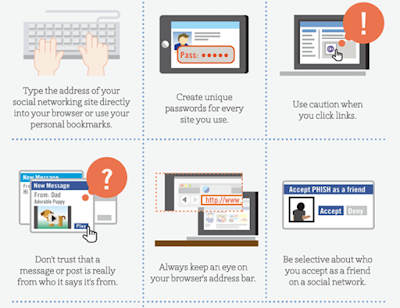

others

Passwords are like Underwear

• Share with no one
• Change often
• Don’t place in a public area

Masalah Keamanan Wireless

• Cloning handphone AMPS untuk mencuri pulsa
• Cloning SIM Card
• Airsnort dapat menyadap paket WLAN.
• Bluetooth Jacking, Bluestumbler  : mencuri data-data melalui Bluetooth
• Pencurian fisik access point
• Penyadapan data -> man in middle attack
• DoS
• Malware

Pengamanan Jaringan WiFi

• Segmentasi jaringan
• Aktifkan MAC Address Filtering
• Ganti Password Administrator Default
• Aktifkan Enkripsi
• Ganti SSID Default
• Matikan broadcast dari SSID
• Berikan alamat IP Statis pada perangkat WiFi

Security Assesment

Security Assesment dapat dibedakan menjadi 2 bagian yaitu :

• Vulnerability Assesment

Vulnerability assessment adalah proses pencarian kelemahan yang ada pada target

• Penetration Test

      Penetration test adalah proses melakukan eksplorasi dan eksploitasi lebih jauh ke dalam sistem target setelah megetahui bug atau security hole yang di report pada proses vulnerability assessment.

Best Practice Keamanan



TERIMA KASIH

TEKNIK KOMPUTER DAN JARINGAN

TEKNIK KOMPUTER DAN JARINGAN

TEKNIK KOMPUTER DAN JARINGAN
